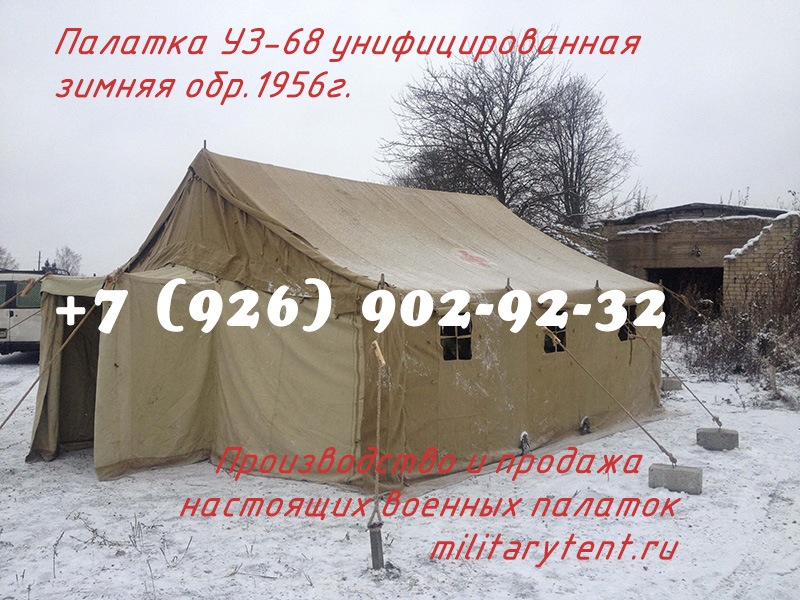

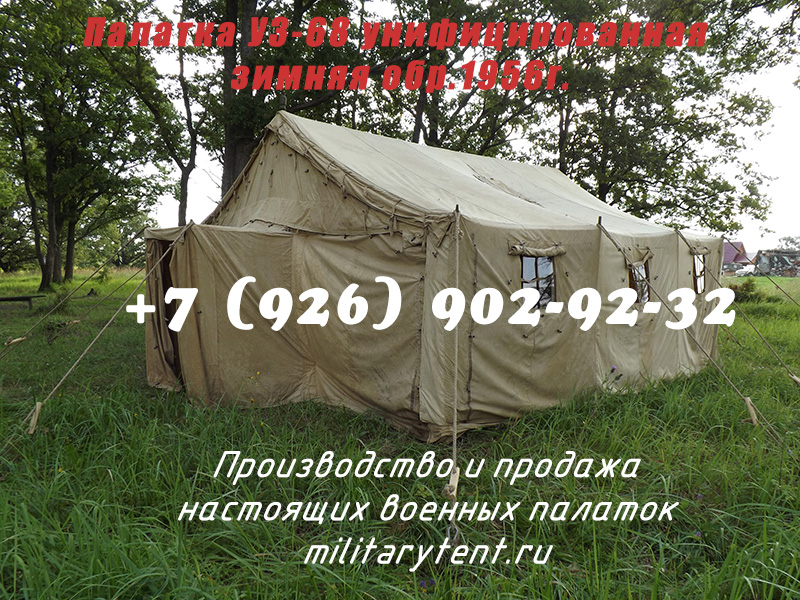

Палатка УЗ-68

Характеристики Вместимость Комплектность Фабричная упаковка Инструкция по установке

Наименование УЗ-68 расшифровывается как унифицированная зимняя палатка 1968 года. Палатка предназначена для размещения людей, медицинских учреждений, штабов и ремонтных мастерских в полевых условиях в диапазоне температур окружающего воздуха от минус 40°С до плюс 40°С.



УЗ-68 имеет двускатную крышу, вертикальные боковые стенки, 2 входа посредине торцовых стенок, по три окна окон на боковых стенках, наружный намёт, внутренний намёт, навесные стенки отепления и станок, собираемый из отдельных трубчатых элементов и деревянных стоек.

В холодное время года обогрев осуществляется путем подачи горячего воздуха от калорифера через ввод для рукава, пришитый на боковой стенке наружного намёта. При установке печи на трубу надевается металлический хомут для поддержки от провисания дымоходного листа. Навесные стенки отепления из байки предназначены для защиты от продувания и используется в холодное время года.

Технические характеристики

• Длина по наружному намету, не менее: 5,22 м
• Ширина по наружному намету, не менее: 5,47 м
• Высота по боковой стенке, не менее: 1,74 м
• Высота по гребню, не менее: 3,0 м
• Длина (от стенки до стенки по внутреннему намёту), не менее: 5,0 м
• Ширина (от стенки до стенки по внутреннему намёту), не менее: 5,2 м
• Высота до гребня изнутри, не менее: 2,85 м
• Высота по боковой стенке изнутри, не менее: 1,73 м
• Полезная площадь пола, не менее: 26 кв.м
• Кубатура воздуха, не менее: 53 куб.м
• Общий вес в упаковке: 362,2 кг

Конструкция УЗ-68 позволяет производить стыкование (наращивание) по торцовым стенкам нескольких палаток в одну. Для этого торцовые стенки сделаны съемными. При наращивании нижняя часть торцовой стенки с тамбуром отстегивается.

Вместимость УЗ-68

• Вместимость на одноярусных кроватях, не менее: 10 чел.
• Вместимость на медицинских носилках, не менее: 16 чел.
• Вместимость при размещении на нарах, не менее: 18 чел.

Комплектность при поставке

№ п.п.	Наименование частей	Кол-во	Масса	Вес комплекта
1	Наружный намёт	1	107,0	107,0
2	Внутренний намёт	1	18,5	18,5
3	Навесные стенки отепления	2	14,0	28,0
4	Растяжки боковые длиной 2,8 м с ручкой-натяжкой	16	0,55	8,8
5	Растяжки торцовые	2	1,75	3,5
6	Вазики	2	0,4	0,8
7	Рамы оконные	6	2,0	12,0
8	Подрамники	6	0,65	3,9
9	Лист железный к дымоходному отверстию	1	1,15	1,15
10	Колья из уголка 50х50х4 мм длиной 0,6 м	20	2,4	48,0
11	Стойки деревянные боковые длиной 1,89 м	8	1,98	15,86
12	Стойки деревянные тамбурные длиной 1,79 м	4	1,94	7,76
13	Стойка нижняя торцовая металлическая	4	4,04	16,16
14	Связь металлическая	2	15,6	31,2
15	Стойка металлическая	2	1,62	3,24
16	Левая часть гребня	1	10,5	10,5
17	Правая часть гребня	1	8,0	8,0
18	Брезент для упаковки тканевых частей	2	4,0	8,0
19	Мешок для такелажа	1	0,34	0,34
20	Кассета для рам, подрамников и листа дымохода	1	6,5	6,5
21	Хомут к печной трубе	1	0,48	0,48
22	Соединительная труба для стыковки	1	0,23	0,23
23	Ящики деревянные для металлических кольев	2	4,1	8,2
24	Зажим №1	1	3,4	3,4
25	Зажим №2	1	3,2	3,2
26	Зажим №3	1	1,5	1,5
27	Кувалда 5 кг с рукояткой	1	6,0	6,0

Фабричная укладка и упаковка

№ места	Наименование частей	Вес места	Способ упаковки
1	Наружный намёт – 1 шт.	111,3	Упаковывается в брезент. Место перевязывается веревкой.
2	Внутренний намет – 1 шт., стенки отепления – 2 шт.	50,8	Упаковывается в брезент. Место перевязывается веревкой.
3	Растяжки боковые – 16 шт., растяжки торцовые – 2 шт., хомут к печной трубе – 1 шт., соединительная труба – 1 шт., вазики – 2 шт.	13,8	Укладываются в мешок для такелажа.
4	Рамы оконные – 6 шт., подрамники деревянные – 6 шт., лист железный – 1 шт.	23,5	Укладываются в кассету.
5	Колья металлические – 10 шт.	28,1	Укладываются в ящик.
6	Колья металлические – 10 шт.	28,1	Укладываются в ящик.
7	Стойки боковые деревянные – 8 шт., стойки тамбурные деревянные – 4 шт.	27,0	Укладываются в зажим №1.
8	Стойка нижняя торцовая металлическая – 4 шт., связь металлическая – 2 шт., стойка металлическая – 2 шт.	53,8	Укладываются в зажим №2.
9	Левая часть гребня – 1 шт., правая часть гребня – 1 шт.	20,0	Укладываются в зажим №3.
10	Кувалда 5 кг с рукояткой – 1 шт.	6
